.Информация для заказа во вкладке:
| Базовые комплекты состоят только из оборудования аппаратуры “ТП-Центр”. 19″ шкаф и ИБП добавляются в комплект поставки по результатам согласования спецификации. | |||
| № п.п. | Обозначение для заказа типовых комплектов: | Количество, шт | Параметры |
| 1 | Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-1000-БР-6 | 3 программы; 120Вольт; 1000Вт; без резерва усилителей, 6 фидеров | |
| 2 | Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-2000-ГР-12 | 3 программы; 120Вольт; 2000Вт; “Горячий” резерв усилителей; 12 фидеров | |
| 3 | Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-2000-ХР-12 | 3 программы; 120Вольт; 2000Вт; “Холодный” резерв усилителей; 12 фидеров | |
| 4 | Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-2500-ХР-12 | 3 программы; 120Вольт; 2500Вт; “Холодный” резерв усилителей; 12 фидеров | |
| 5 | Радиотрансляционный узел ” Сибирь-2″ исп. Р-3-120-5000-ХР-18 | 3 программы; 120Вольт; 5000Вт; “Холодный” резерв усилителей; 18 фидеров | |
| Для всех позиций типовых комплектов имеются варианты с выходным напряжением 240В и однопрограммные варианты комплектации | |||
| Требуемые параметры и комплектность радиоузла | |||
| № п.п. | Параметр | Значение | Возможные Параметры |
| 1 | Количество программ | 1 или 3 | |
| 2 | Мощность по 1-й программе, Вт | 625, 1000, 1250, 1500, 2000, 2500, 5000 | |
| 3 | Выходное напряжение по 1-й программе | 120 или 240 Вольт | |
| 4 | Наличие “холодного” резерва усилителя 1-й программы | “ДА” или “нет” | |
| 5 | количество фидеров | 6, 12, 18 или 24 | |
| 6 | Укомплектовать Шкафом 19″ | “ДА” или “нет” | |
| 7 | Укомплектовать ИБП | “ДА” или “нет” | |
| 8 | Требуются дополнительные усилители оповещения | “ДА” или “нет” | |
| 9 | Напряжение, мощность и количество усилителей оповещения | 100, 120 или 240Вольт; 250; 500 или 1000Вт; Количество – шт | |
| 10 | Дополнительные требования к радиоузлу | Опишите Ваши требования к радиоузлу | |
Назначение
Трехпрограммный автоматизированный радиотрансляционный узел «Сибирь-2» предназначен для:
- трансляции программ вещания с сети Ethernet, местных источников программ или эфирных радиоприемников ;
- распределения программ вещания по распределительным фидерам сети проводного вещания и фидерам уличной звукофикации;
- защиты фидеров от превышения нагрузки;
- защиты фидеров от превышения напряжения;
- измерения параметров фидеров;
Основные функции
Основными функциями радиоузла в части подачи программ являются:
- трансляция программ с Ethernet, местных источников или эфира по установке оператора;
- автоматический переход на трансляцию от резервных источников при пропадании потока по сети Ethernet;
- работа по расписанию;
- дистанционная регулировка и контроль выходного уровня сигнала усилителя и передатчика;
- автоматическое регулирование выходного сигнала усилителя при превышении суммарной нагрузки;
- подключение распределительных фидеров и фидеров уличной звукофикации к общей шине по команде «Перехват» от ЦСПВ.
Основными функциями радиоузла в части диагностики фидеров являются:
- периодическое автоматическое измерение основных индивидуальных параметров фидеров: напряжения на фидере, тока фидера, комплексного сопротивления фидера, сопротивления изоляции фидера, попадания постороннего потенциала на фидер;
- непрерывное измерение суммарного сопротивления нагрузки на фидерах;
- непрерывное измерение суммарного сопротивления изоляции и контроль постороннего напряжения на всех фидерах;
- формирование данных о состоянии фидеров и передача их в АРМ «Тискада».
Основными функциями радиоузла в части защиты фидеров являются:
- защита фидеров от превышения тока, вызванного кратковременным или длительным снижением сопротивления нагрузки фидера или коротким замыканием на фидере, путем включения в цепь фидера буферных резисторов;
- дистанционная установка порога срабатывания защиты по току;
- автоматическое и дистанционное ручное включение/отключение защиты по току;
- защита фидеров от превышения напряжения, вызванного наведенными токами при близком разряде молнии или попаданием на фидер постороннего напряжения электросети.
Основные технические характеристики РТУ “Сибирь-2”:
| Параметр | Мин. | Норм. | Макс. | Ед. Изм. |
| Напряжение сигнала 1-й программы на номинальной нагрузке (при использовании усилителя I программы с выходным напряжением 120В) | 114 | 120 | 126 | В |
| Напряжение сигнала 1-й программы на номинальной нагрузке (при использовании усилителя I программы с выходным напряжением 240В) | 228 | 240 | 252 | В |
| Номинальное напряжение амплитудно-модулированного сигнала 2-й и 3-й программ | 30 | В | ||
| Полоса частот низкочастотного тракта по I программе вещания | 50 | 10000 | Гц | |
| Полоса частот низкочастотного тракта по II и III программам вещания | 50 | 10000 | Гц | |
| Неравномерность амплитудно-частотной характеристики I программы вещания в полосе частот, Гц: | ||||
| от 100 до 150 вкл. | -3,5 | -1,5 | дБ | |
| св. 150 до 4000 вкл. | -1 | +1 | дБ | |
| св. 4000 до 6300 вкл. | -1,5 | +1 | дБ | |
| Неравномерность амплитудно-частотной характеристики II и III программ вещания в полосе частот, Гц: | ||||
| от 50 до 6600 вкл. | -1,5 | +1,5 | дБ | |
| св. 6600 до 10000 вкл. | -3 | +1,5 | дБ | |
| Коэффициент гармоник первой программы вещания, в полосе частот, Гц: | ||||
| до 100 | 4 | % | ||
| от 100 до 200 | 3 | % | ||
| св. 200 | 2 | % | ||
| Коэффициент гармоник II и III программ вещания, в полосе частот, Гц: | ||||
| от 50 до 100 | 4 | % | ||
| от 100 до 200 | 2,5 | % | ||
| от 200 до 2000 | 2 | % | ||
| Увеличение уровня выходного сигнала I программы вещания при повышении на 12 дБ уровня входного сигнала | 1,5 | дБ | ||
| Коэффициент гармоник I программ вещания при повышении на входе устройства на 12 дБ уровня сигнала частотой 1000 Гц | 2 | % | ||
| Коэффициент гармоник II и III программ вещания при повышении на входе устройства на 12 дБ уровня сигнала частотой 1000 Гц | 2,5 | % | ||
| Коэффициент гармоник II и III программ вещания при уменьшении уровня входного сигнала на 20 дБ относительно номинального на частотах: | ||||
| 63 Гц | 4 | % | ||
| 125 Гц | 2,5 | % | ||
| Увеличение уровня выходного сигнала I программы вещания при отключении нагрузки в полосе частот, Гц | ||||
| от 100 до 4000 включ. | 3 | дБ | ||
| от 4000 | 4 | дБ | ||
| Отклонение уровня выходного напряжения от номинального при нормальной работе | -10 | +10 | % | |
| Снижение напряжения выходного сигнала при уменьшении сопротивления нагрузки в два раза | 6 | дБ | ||
| Защищенность от невзвешенного шума по I программе | 60 | дБ | ||
| Защищенность от невзвешенного шума по II и III программам | 60 | дБ | ||
| Защищенность от внятной переходной помехи | 70 | дБ | ||
| Мощность узла по I программе (определяется усилителем I программы) | 1000 | 5000 | Вт | |
| 30 | Вт | |||
| Напряжение питания (кроме усилителей I программы мощностью 2,5 кВт и 5кВт) | 220 | В~ | ||
| Напряжение питания усилителей I программы мощностью 2,5 кВт и 5 кВт | 3*380 | В~ | ||
| Диапазон измерения сопротивления фидера на звуковых частотах | 4 | кОм | ||
| Диапазон измерения сопротивления изоляции | 50 | кОм | ||
| Диапазон рабочих температур без выпадения росы | +5 | +40 | 0C | |
| Количество фидеров, подключаемых к РТУ (определяется составом РТУ в конкретном исполнении) | 6 | 24 | Шт. |
Аудиосерверы вещания (блоки БПР1-СПВ)
Аудиосервер вещания

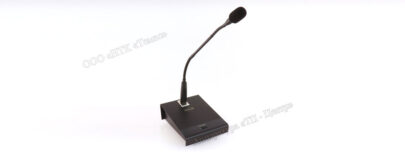

Микрофонная консоль КДО-1
предназначены для организации одно-зоновой, односторонней диспетчерской связи и оповещения персонала и/или населения

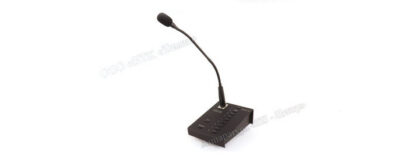

Микрофонные консоли КДО-8 (16)
предназначены для организации много-зоновой, односторонней диспетчерской связи и оповещения персонала и/или населения

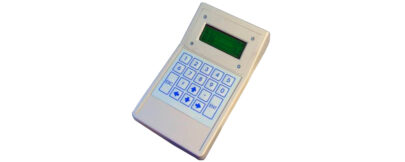

Пульт ПКУ-2
предназначен для первичной настройки параметров блоков БПР1 и БПР2, а так же для контроля отдельных параметров этих блоков при эксплуатации.

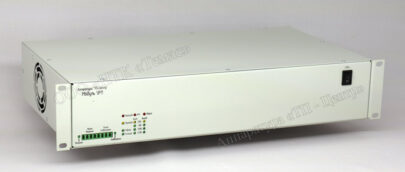

Трансляционные усилители мощностью от 250 до 1000 Вт
Усилители могут работать в составе радиоузла на базе блока БПР2-BF, а также как отдельные, самостоятельные усилители.
