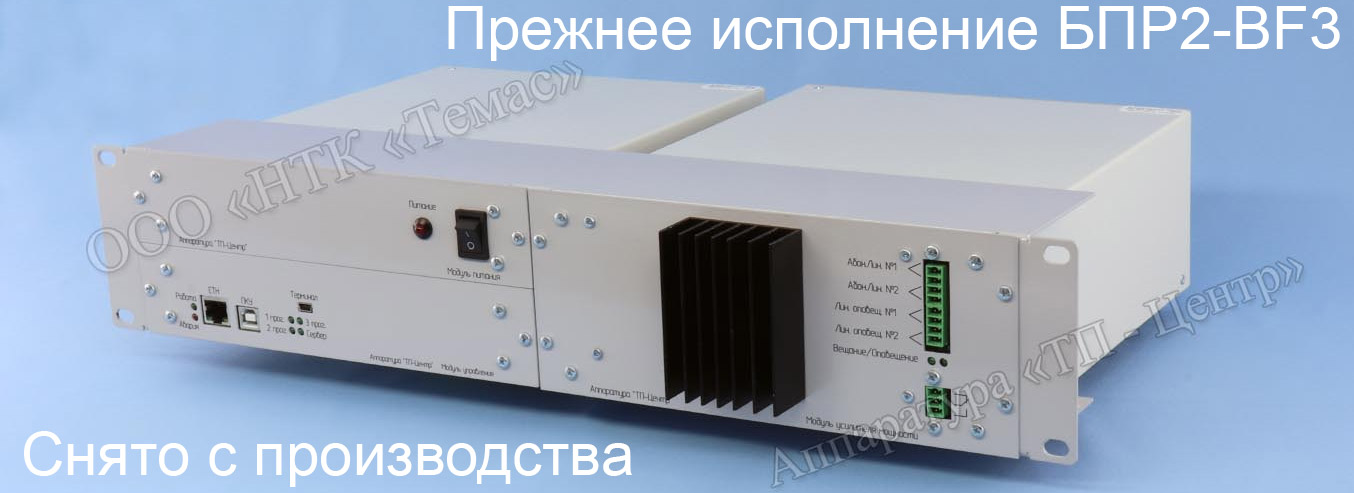

Радиотрансляционные узлы однозвенной сети проводного вещания (конвертеры IP-СПВ: БПР2-BF3/25, БПР2-BF3/50, БПР2-BF3/100 и т д)

Основное назначение:
– Трансляция трех программ проводного вещания и сигналов оповещения получаемых по IP-сети широкополосного доступа;
– Дистанционный автоматический контроль параметров сигналов программ, канала связи, параметров абонентских линий;
– Перехват внешних систем звукофикации и оповещения.
Конвертеры IP-СПВ имеются в наличии на складах в Москве и Омске.

Категория:

Данная продукция включена в Единый реестр российской радиоэлектронной продукции (ПП РФ 878)

Мы производим 13 типов конвертеров IP-СПВ, отличающихся выходной мощностью, наличием (отсутствием) модуля местного перехвата ГО ЧС, модуля встроенных УКВ/ФМ приемников, модуля подключения местных источников программ вещания. Обозначение для заказа и отличия модификаций представлены во вкладке ниже.

Все типы конвертеров имеют переключатель выходного напряжения первой программы вещания 15Вольт / 30 Вольт и коммутируемую линию оповещения.

Имеются однопрограммные модификации всех типов конвертеров.

№ пп Тип конвертера (обозначение для заказа) Мощность, Вт (Количество абон. точек, шт.) Местный перехват ГО ЧС Встроенные УКВ/ФМ приемники Входы для местных источников программ
1 Конвертер IP-СПВ                  Блок БПР2-BF3/100 100 (400)
2 Конвертер IP-СПВ                  Блок БПР2-BF3/100-АВТ 100 (400) + +
3 Конвертер IP-СПВ          Блок БПР2-BF3/100-АВТ1 100 (400) +
4 Конвертер IP-СПВ          Блок БПР2-BF3/100-АВТ2 100 (400) + +
5 Конвертер IP-СПВ          Блок БПР2-BF3/50 50 (200)
6 Конвертер IP-СПВ          Блок БПР2-BF3/50-АВТ 50 (200) + +
7 Конвертер IP-СПВ          Блок БПР2-BF3/50-АВТ1 50 (200) +
8 Конвертер IP-СПВ            Блок БПР2-BF3/50-АВТ2 50 (200) + +
9 Конвертер IP-СПВ          Блок БПР2-BF3/25 25 (100)
10 Конвертер IP-СПВ          Блок БПР2-BF3/25-АВТ 25 (100) + +
11 Конвертер IP-СПВ          Блок БПР2-BF3/25-АВТ1 25 (100) +
12 Конвертер IP-СПВ          Блок БПР2-BF3/25-АВТ2 25 (100) + +
13 Конвертер IP-СПВ          Блок БПР2-BF3/25-У 25 (100)

Назначение

Радиотрансляционный узел однозвенной сети проводного вещания (конвертер IP-СПВ) предназначен для организации сети одно- или трех-программного проводного вещания и оповещения в отдельных жилых, общественных и производственных зданиях в составе областных, городских, муниципальных и ведомственных радиотрансляционных сетей, с использованием цифровых каналов связи (IP сетей)

Источники программ вещания и перехвата ГО ЧС

Ethernet- источники программ вещания:

— Цифровые аудио потоки от серверов вещания аппаратуры “ТП-Центр”,  от серверов ВГТРК, от серверов других производителей, от интернет-радиостанций. Прием моно и стерео аудиопотоков. Интерфейс канала связи – Ethernet 10/100 BASE-TX. Типы принимаемых звуковых потоков: MPEG-1 Layer 3 (MP3), WAV, MPEG-TS и др. с постоянным и переменным битрейтом.  Данная функция имеется во всех модификациях блоков БПР2-BF.

Местные источники программ вещания:

Резервирование программ вещания от местных источников программ имеется только у тех блоков БПР2-BF, которые имеют в обозначении типа блока индексы: АВТ, АВТ1 или АВТ2.  При этом:

  • блоки с индексом АВТ имеют клеммы для подключения 3-х местных источников программ вещания с уровнем сигнала 0,775В;
  • блоки с индексом АВТ1 имеют клеммы для подключения одного местного источника программ вещания с уровнем сигнала 0,775В;
  • блоки с индексом АВТ2 имеют клеммы для подключения одного местного источника программ вещания с уровнем сигнала 0,775В и 3 встроенных УКВ/ФМ приемника и гнездо для подключения антенны.

Вход подключения местного источника первой программы вещания может быть использован как вход для подключения второй перехватывающей системы ГО ЧС.

Перехват ГО ЧС:

— централизованный перехват вещания от вещательного сервера ЦСПВ имеют все модификации конвертеров IP-СПВ. При перехвате оборудованием ГО ЧС центрального вещательного сервера, на все конвертеры, подключенные к данному серверу, поступает команда включения линий оповещения, линии перехвата СОУЭ и производится трансляция сигналов оповещения по всем трем программам;

— местный перехват ГО ЧС имеется только у тех блоков БПР2-BF, которые имеют в обозначении типа блока индексы: АВТ, АВТ1 или АВТ2. Блоки имеют два приоритетных входа для подключения перехватывающего оборудования ГО ЧС. При поступлении команды местного перехвата ГО ЧС производится включение линий оповещения, линии перехвата СОУЭ и производится трансляция сигналов оповещения, поступающих на вход блока, по всем трем программам. Клеммы подключения оборудования ГО ЧС находятся на задней панели блоков.

Основные функции конвертеров

Трансляция

  • Трансляции трех программ вещания в формате сети ПВ.
  • Включение линии оповещения, включение перехвата систем СОУЭ и трансляция сигналов оповещения по всем программам при поступлении команды «Перехват ГО ЧС».
  • Автоматическое восстановление вещания после пропадания цифрового потока и/или отключения питания.
  • Уменьшение уровня выходного сигнала пропорционально снижению входного сопротивления абонентских линий ниже номинального.
  • Выбор выходного напряжения 1-й программы 15В или 30В переключателем на задней панели устройства.
Управление­­

  • Консольный порт управления (локальный терминал типа VT-100);
  • Web-интерфейс управления;
  • Удаленное управление по протоколу Telnet;
  • Поддержка удаленных систем сетевого управления с поддержкой SNMP (контроль устройства);
  • специализированное программное обеспечение для персональных компьютеров операторов системы с ОС Windows – «АРМ «Тискада».
Диагностика и контроль

  • Непрерывный контроль качества канала связи.
  • Обратный акустический контроль 1-й программы на ПК оператора.
  • Непрерывный контроль уровня 1-й программы на выходе блока.
  • Непрерывное измерение входного сопротивления абонентских линий на звуковых частотах.
  • Измерение параметров тракта подачи программ (АЧХ, коэффициент гармоник, отношение сигнал/шум) в диапазоне звуковых частот по команде оператора АРМ «Тискада».
  • Контроль входов сигнализации.

Защита

  • Защита от перегрузки по току.
  • Защита от наведенных грозовых разрядов.
  • защита от превышения температуры в корпусе.

Массо-габаритные характеристики

Габариты конвертеров мощностью 25Вт и 50Вт, ШхГхВ, мм 482х249х43.
Габариты конвертеров мощностью 100Вт, ШхГхВ, мм 482х266х87.
Вес конвертеров мощностью 25Вт и 50Вт до 4,7 кг.
Вес конвертеров мощностью 100Вт до 6,7 кг.

Электропитание

Параметр Мин. Норм. Макс. Ед. Изм.
Электропитание 198 220 253 В
Частота питающей сети 48 50 52 Гц
Потребляемая мощность блока БПР2-BF3/25 любого исполнения * 11 17 70 Вт
Потребляемая мощность блока БПР2-BF3/50 любого исполнения * 11 27 95 Вт
Потребляемая мощность блока БПР2-BF3/100 любого исполнения * 11 35 166 Вт

**Минимальная мощность указана в режиме ожидания при выключенных усилителях. Максимальная – при вещании синусоидального сигнала по всем программам. Нормальная – при вещании обычных речевых и музыкальных программ.

Электрические характеристики программ вещания

Параметр Значение Ед. Изм.
Напряжение сигнала 1-й программы на номинальной нагрузке(определяется положением переключателя на задней панели блока) 30 или 15 В
Номинальное значение мощности на выходе блока (определяется типом блока) 25 или 50 или 100 Вт
Полоса передаваемых частот по 1-й программе 50-10000 Гц
Несущая частота 2-й программы 78 кГц
Несущая частота 3-й программы 120 кГц
Диапазон модулирующих частот 50-10000 Гц
Номинальное напряжение амплитудно-модулированного сигнала 2-й и 3-й программ на выходе блока, не менее 1 В
Коэффициент модуляции несущих частот при номинальном значении выходного напряжения 0,7
Уровень несущей выходного напряжения ВЧ программ при отсутствии сигнала вещания -20 дБ
Защищенность от невзвешенного шума, не менее 55 дБ
Защищенность от внятной переходной помехи, не менее 65 дБ

Технические описания и инструкции

Рекомендации по предварительной проверке блоков БПР2-BF
Конвертеры IP-СПВ – блоки БПР2-BF инструкция по эксплуатации
Руководство пользователя web-интерфейсом
Первичная настройка конвертеров IP-СПВ БПР2-BF с помощью web-интерфейса

Сертификаты и декларации

Декларация ЕАЭС 50В
Декларация Минцифры опв-0147 2020
Радиофикация и оповещение зданий с использованием конвертеров IP-СПВ
Радиофикация и оповещение групп зданий с использованием конвертеров IP-СПВ
Радиофикация и оповещение предприятий

Фасады, шкафы

Фасады конвертеров БПР2-BF
Телекоммуникационный шкаф с радиотрансляционным узлом БПР2-BF3/50-АВТ, с дополнительным усилителем вещания УМ3-30/50 или УМ3-30/100 и дополнительным усилителем оповещения УМ1-100/250 или УМ1-100/500
Телекоммуникационный шкаф с радиотрансляционным узлом БПР2-BF3/100-АВТ2, с дополнительным усилителем вещания УМ3-30/50 или УМ3-30/100 и дополнительным усилителем оповещения УМ1-100/250 или УМ1-100/500

Схемы сопряжения с СОУЭ

Схема сопряжения БПР2-BF и одной СОУЭ
Схема сопряжения БПР2-BF и одной СОУЭ с несимметричным звуковым входом
Схема сопряжения БПР2-BF и двух СОУЭ

Схемы сопряжения с ГО ЧС и пультом КДО-1

Подключение местного источника 1-й программы и перехват вещания БПР2-BF
Перехват БПР2-BF двумя местными источниками ГО ЧС
Перехват БПР2-BF местным источником ГО ЧС и пультом КДО-1
№ п.п. Изделие Ссылка на страницу реестра РЭП
1 Конвертер IP-СПВ Блок БПР2-BF3/100 https://gisp.gov.ru/goods/#/product/4277735
2 Конвертер IP-СПВ Блок БПР2-BF3/100-АВТ https://gisp.gov.ru/goods/#/product/4277737
3 Конвертер IP-СПВ Блок БПР2-BF3/100-АВТ1 https://gisp.gov.ru/goods/#/product/4277739
4 Конвертер IP-СПВ Блок БПР2-BF3/100-АВТ2 https://gisp.gov.ru/goods/#/product/4277741
5 Конвертер IP-СПВ Блок БПР2-BF3/50 https://gisp.gov.ru/goods/#/product/4277727
6 Конвертер IP-СПВ Блок БПР2-BF3/50-АВТ https://gisp.gov.ru/goods/#/product/4277729
7 Конвертер IP-СПВ Блок БПР2-BF3/50-АВТ1 https://gisp.gov.ru/goods/#/product/4277731
8 Конвертер IP-СПВ Блок БПР2-BF3/50-АВТ2 https://gisp.gov.ru/goods/#/product/4277733
9 Конвертер IP-СПВ Блок БПР2-BF3/25-У https://gisp.gov.ru/goods/#/product/4277743
10 Конвертер IP-СПВ Блок БПР2-BF3/25 https://gisp.gov.ru/goods/#/product/4277719
11 Конвертер IP-СПВ Блок БПР2-BF3/25-АВТ https://gisp.gov.ru/goods/#/product/4277721
12 Конвертер IP-СПВ Блок БПР2-BF3/25-АВТ1 https://gisp.gov.ru/goods/#/product/4277723
13 Конвертер IP-СПВ Блок БПР2-BF3/25-АВТ2 https://gisp.gov.ru/goods/#/product/4277725
