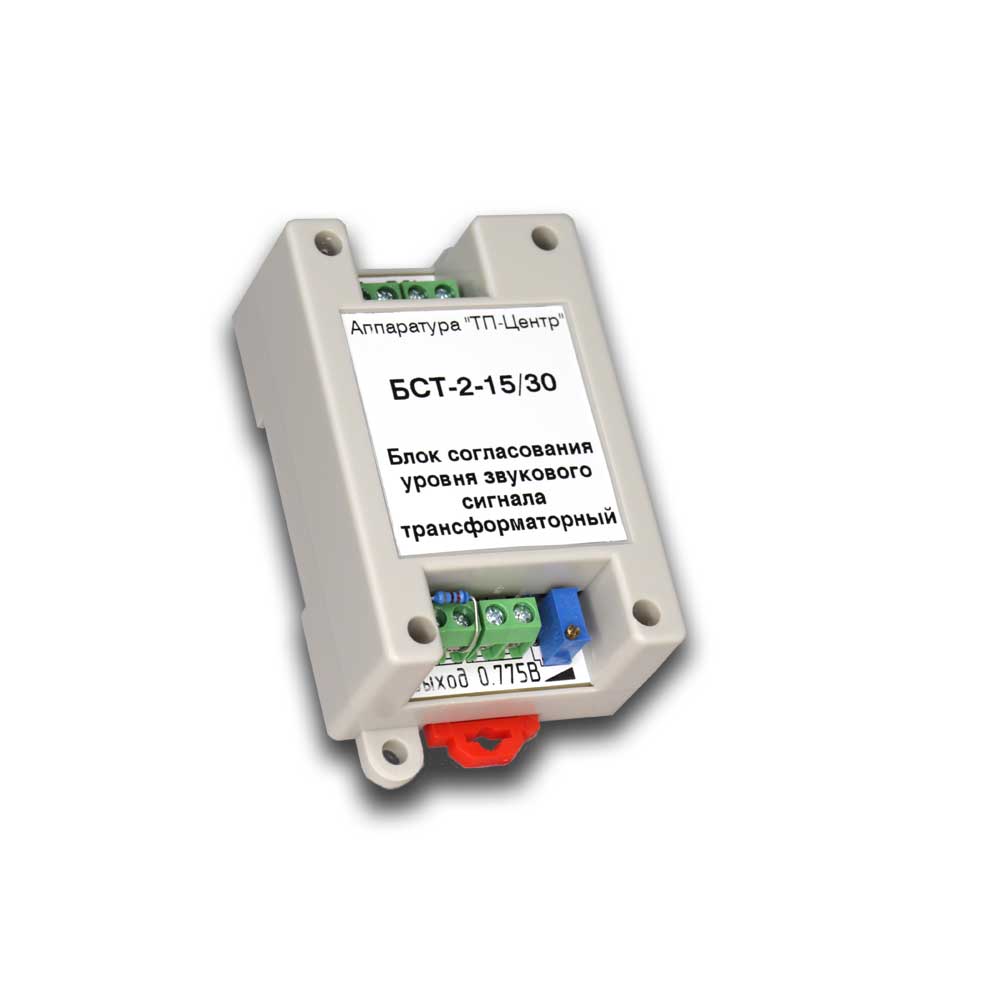

Адаптер БСТ-2-15/30

3'600 ₽

Цена с НДС 22%
Обозначение для заказа: Адаптер БСТ-2-15/30 Артикул: BST2-15

Блок согласования уровня звукового сигнала до 30 Вольт.

Статус: В НАЛИЧИИ Доставка до Адреса Подробнее –>

Предназначен для согласования уровня сигнала, поступающего с распределительного фидера или абонентской линии, с аналоговыми входами аппаратуры контроля и усиления звукового сигнала

Характеристики

Габариты блока ШхГхВ, мм – 82х55х32.

Вес блока, не более 0,1 кг.

Номинальное входное напряжение по входу 1 – 15В

Номинальное входное напряжение по входу 2 – 30В

Допустимое превышение уровня входного сигнала относительно номинального – не более 6 дБ;

Диапазон регулировки выходного напряжения от номинального – (-12..+6)±2 дБ;

Неравномерность АЧХ, дБ – ±2;

Полоса воспроизводимых частот – 100..10000 Гц;

Входное сопротивление – не менее 2 кОм.

Выходное напряжение – 0,775В.

Сопротивление нагрузки – 600±20 Ом

Все параметры указаны при номинальном сопротивлении нагрузки. На выходные клеммы адаптера при изготовлении подключен нагрузочный резистор 620 Ом. Если входное сопротивление, подключаемого оборудования, имеет значение 600 Ом, резистор необходимо отключить.

Описание

Адаптер имеет два входа для подключения линий номинальным напряжением 15 и 30В соответственно.

Адаптер выполнен в виде отдельного модуля, имеющего винтовые клеммы для подключения входного сигнала и винтовые клеммы на выходе для подключения нагрузки: входов усилителей, линий обратного контроля и т.п

Конструкция адаптера позволяет устанавливать его на DIN-рейку

Блок является составной частью радиоузлов “Сибирь-1” и “Сибирь-2”.
