Аудиосерверы вещания (блоки БПР1-СПВ…)

Основное назначение:
– Преобразование аналоговых сигналов, поступающих на входы сервера, в цифровые аудиопотоки и передача их по IP-сети к оконечным радиоузлам, конвертерам IP-СПВ, опорно-усилительным станциям и т. д.
– Преобразование цифровых потоков в звуковые сигналы.
– Сопряжение с ГО ЧС.
– Резервирование источников программ



Категория:

Имеется 8 модификаций серверов, отличающихся количеством аналоговых входов/выходов (2 или 4) и наличием (отсутствием) встроенных дополнительных функций:

  • УКВ/ФМ приемников с дистанционным управлением и контролем;
  • модуля дискретных входов и сигнальных реле для сопряжения с оборудованием ГО ЧС или управления и контроля внешнего оборудования.

Обозначение для заказа и отличия модификаций представлены во вкладке

№ пп Тип блока (обозначение для заказа) Количество аналоговых входов/выходов Наличие модуля управления и сопряжения с ГО ЧС Наличие 3-х встроенных УКВ/ФМ-приемников
1 Блок БПР1-СПВ-4РФ 4 + +
2 Блок БПР1-СПВ-4Ф 4 +
3 Блок БПР1-СПВ-4Р 4 +
4 Блок БПР1-СПВ-4 4
5 Блок БПР1-СПВ-2РФ 2 + +
6 Блок БПР1-СПВ-2Ф 2 +
7 Блок БПР1-СПВ-2Р 2 +
8 Блок БПР1-СПВ-2 2

Основное назначение

  • преобразование аналоговых сигналов, поступающих на входы блока, в цифровые аудиопотоки и передача их по IP-сети к оконечным радиоузлам, конвертерам IP-СПВ, опорно-усилительным станциям;
  • ретрансляция цифровых аудиопотоков от вышестоящих серверов;
  • обратное преобразование получаемых цифровых аудиопотоков в высококачественные аналоговые сигналы;
  • выполнение функций ГО ЧС (перехват вещания, сиренное оповещение).

Функции БПР1-СПВ на ЦСПВ

  • Кодирование программ вещания поступающих на симметричные аналоговые входы блока и передача полученного цифрового потока по цифровым каналам связи на кодеки ОУС, БС, узлы однозвенной сети ПВ, конвертеры IP-СПВ.
  • Регулировка уровней сигналов программ на аналоговых входах и выходах блока с ПК оператора АРМ «Тискада».
  • Индикационное измерение квазипиковых уровней программ на аналоговых входах блока.
  • Управление блоками БКВВ-485М по порту RS-485.
  • Автоматическое резервирование основного блока ЦСПВ при работе в паре.
  • Выполнение функций связного и файлового сервера сети аппаратуры «ТП-Центр».

Функции БПР1-СПВ на оконечных радиоузлах (ОУС, БС и т д)

  • Декодирование программ вещания поступающих по IP-сети и выдача их на симметричные аналоговые выходы блока;
  • Кодирование звуковых сигналов поступающих на симметричные аналоговые входы блока и передача полученного цифрового потока по цифровым каналам связи на ПК оператора для обратного акустического контроля;
  • Регулировка уровней сигналов программ на аналоговых входах и выходах блока с ПК оператора АРМ «Тискада»;
  • Индикационное измерение квазипиковых уровней программ на аналоговых входах и выходах блока;
  • Управление и контроль оборудования радиоузла через блоки БКВВ-485М;
  • Выполнение функций связного и файлового сервера сети аппаратуры «ТП-Центр»;
  • Выполнение функций Централизованного и местного перехвата ГО ЧС.
  • Автоматическое управление радиоузлом по расписанию.

Конструктивное исполнение:

  •  Моноблок высотой 1U для установки в стойку (шкаф) 19″

Массо-габаритные характеристики

Габаритные размеры, ШхГхВ, мм: 482х229х44.

Вес, кг, не более: 4.

Габариты в упаковке ШхГхВ, мм: 550х350х80.

Вес в упаковке кг, не более: 5.

Электропотребление

Электропитание: 220В +- 10%, 50Гц

Потребляемая мощность, не более: 20 Вт

Характеристики аналоговых входов и выходов

Параметр

Мин. Норм. Макс.

Ед. Изм.

Полоса частот

50

10000

Гц

Скорость передачи данных на один звуковой канал

32

706

Кбит/с

Частота дискретизации

11025

48000

Гц

Входное сопротивление

1800

Ом

Выходное сопротивление

60

Ом

Уровень входного сигнала 0 дБ

0,775

В

Уровень выходного сигнала на активной нагрузке 600 Ом 0дБ

0,775

В

Неравномерность АЧХ

-0,5

+0,5

дБ

Коэффициент гармоник выходного  сигнала

0,4

%

Защищенность от невзвешенного шума

60

дБ

Защищенность от влияния переходных помех

70

дБ

Превышение входного сигнала относительно 0 дБ

12

дБ

Регулировка чувствительности входного сигнала

-12 +6

дБ

Регулировка уровня выходного сигнала

-12

+12

дБ

Технические описания и инструкции

Сервер вещания блок БПР1-СПВ инструкция по эксплуатации
Руководство пользователя web-интерфейсом

Сертификаты и декларации

Декларация ЕАЭС 50В
Декларация Минцифры опв-0147 2020
Радиофикация и оповещение зданий с использованием конвертеров IP-СПВ
Радиофикация и оповещение зданий с использованием РТУ «Сибирь-1» исп. «М»
Радиофикация и оповещение групп зданий с использованием конвертеров IP-СПВ
Радиофикация и оповещение групп зданий с использованием РТУ «Сибирь-1-С» и «Сибирь-2»
Радиофикация и оповещение предприятий
Существующие сети ПВ. Модернизация

Фасады, шкафы

Фасады БПР1-СПВ

Сопутствующие товары:

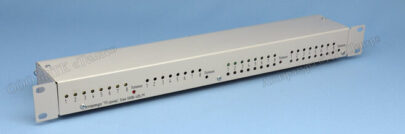

Блок БКВВ-485/М

предназначен для управления объектами сети проводного вещания, коммутации цепей звуковых сигналов, опроса датчиков состояния оборудования.

Пульт ПКУ-2

предназначен для первичной настройки параметров блоков БПР1 и БПР2, а так же для контроля отдельных параметров этих блоков при эксплуатации.

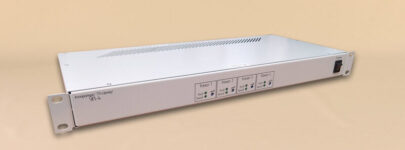

Усилитель предварительный УП-4
