Выпускается 2 варианта конструктивного исполнения декодеров: настенное и для установки в 19″ стойку (шкаф).
Обозначение для заказа декодера настенного исполнения:

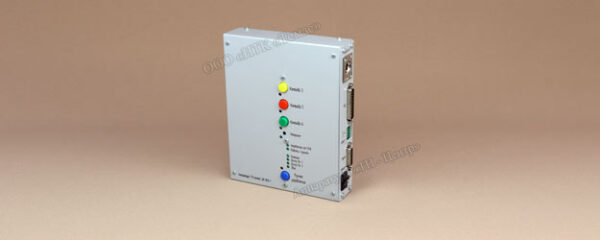

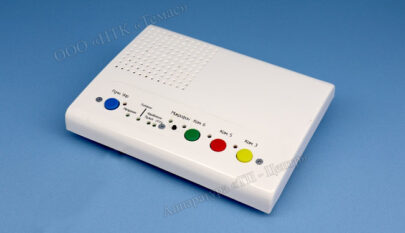

Декодер команд ДК-ОСО-1
Обозначение для заказа декодера стоечного исполнения исполнения:
Декодер команд ДК-ОСО-1 исп. в 19″ стойку
ДК-ОСО-1 подключается в абонентскую точку. При поступлении по сети ПВ в звуковом диапазоне команд управления ДК-ОСО-1 декодирует их и производит соответствующие действия. При поступлении команды, требующей обратного ответа, ДК-ОСО-1 производит передачу информации по соответствующему физическому протоколу аппаратуры “ТП-Центр”. Для приема обратного канала от ДК-ОСО-1, радиоузел или трансформаторная подстанция ПВ, к которым подключен декодер, должны быть оснащены соответствующим оборудованием аппаратуры “ТП-Центр”. Для передачи управляющих команд достаточно трансляции командной фонограммы.
Основные функции ДК-ОСО-1:
- Прием и выполнение команд управления ОСО, передаваемых по сети ПВ;
- Формирование и передача квитанции о состоянии оборудования ОСО, подключенного к устройству, по запросу с ЦСПВ;
- Измерение уровня напряжения команд, передаваемых по сети ПВ;
- Измерение уровня напряжения сигналов оповещения на выходе местного усилителя ОСО;
- Контроль 2х дискретных входов типа «сухой контакт»;
- Осуществление перехвата входа местного усилителя ОСО и выдача его вход сигналов оповещения, передаваемых по сети ПВ;
- Формирование сигнала сирены по команде 3 «Внимание всем!» и выдача его на вход местного усилителя ОСО;
- Формирование тестового сигнала «Метроном» и выдача его на вход местного усилителя ОСО;
- Формирование команд управления системами оповещения, имеющими дискретные входы «Команда 3», «Команда 5», «Команда 6»;
- Управление двумя парами перекидных контактов для управления оборудованием ОСО;
- Индикация последней поданной команды и ее источника.
Основные технические характеристики
- Конструктивное исполнение в 2-х вариантах: настенный блок и исполнение для установки в 19” стойку.
- Габаритные размеры в настенном исполнении (ШхВхГ), мм: 157х194х39
- Габаритные размеры в исполнении в 19” стойку (ШхВхГ), мм: 482х250х44
- Электропитание, В постоянного напряжения: 20-70 В (клеммник) или 12±5% В (используя разъём “Пульт”)
- Потребляемая мощность, Вт, не более: 3
- Вход АЛ ПВ: ~ 30В или 15В
- Вход контроля уровня усилителя ОСО: ~30В
- Выход сигнала на местный усилитель ОСО: дифференциальный 0,775В
- Напряжение команды 5кГц в АЛ сети ПВ, В: 4,5..30
- Напряжение команды 15 кГц в АЛ сети ПВ, В: 0,5..15
- Регулировка входного уровня с АЛ: ± 6 дБ;
- Регулировка уровня входного сигнала с выносного пульта: ± 6 дБ;
- Регулировка выходного уровня звукового сигнала: ± 6 дБ;
- Ток через контакты реле управления оборудованием ОСО и формирования команд 3, 5, 6, мА, не более: 500
- Суммарная мощность динамиков принудительного оповещения, Вт, не более: 5
- Климатическое исполнение: УХЛ-4.2 по ГОСТ 15150-69
Данные передаваемые на ЦСПВ по запросу:
- напряжение в АЛ сети ПВ,
- напряжение на выходе местного усилителя ОСО,
- ток через динамики принудительного оповещения (если включены на момент запроса),
- состояние перехвата (включен/выключен),
- управление ОСО с пульта (включено/выключено),
- состояние двух дискретных входов.
